球，當包有瀝青的鋼球觸及下支撐板時 ，分別記錄溫度計所顯示的溫度 。在 GB／T4507—2014中對支撐板
有尺寸 要求 ，但在 JTGE20—2011／T0606中對支撐板沒有要求，那么不同的廠家生產的儀 器的支撐板形狀
各異 ，有長條 形也有圓或橢 圓形 ，不 同形狀 的支撐板 對水 流的影響也 不盡相同。通過實驗得出結果 ：圓
或橢 圓形 的支撐板 比 長條形的偏高 1℃左右。造成這種結果 的原因經分析主 要是瀝青軟化點儀的溫度傳感
器按要求被放置在支架的 中心孔中，但加熱器一般為環狀，當加熱器加熱時，形狀 較大的圓或橢圓形支撐板
對熱水流的上升有一定的阻擋 作用 ，較熱 的水流只能沿支撐板邊緣 上升后再下降到支 撐板的上方 ，那么此
時支架孔 中的溫度 傳感器就會較支 架上的樣品先接觸到熱的水流 ，同時隨著瀝青 和鋼球受 熱發生形變后 ，
溫度傳感器和樣品之間的溫度差會變得 更大。當支撐板形狀為細長條形時，受熱上升的熱水流 受到的阻礙作
用相對較小，溫度傳感器和樣品幾乎可以 同時被加熱，故小尺寸的支撐板對瀝青軟化點溫度的測 量影響較小 。
二、液浴介質的影響
GB／T4507—2014和 JTGE20—2011／T0606中都規定試樣軟化點在 80％以下時采用新煮沸過的蒸餾水試
樣軟化點在 80℃以上時采用甘油。在實際操作過程中，當蒸餾水溫度達到 70℃以上時，蒸餾水會產生大量
的氣 泡附著在樣品、加熱器 、溫度傳感器 、杯壁等表面上，此時 氣泡 的存在會影響到軟化點溫度 的測量 ，
而這個影響是 不確定的。甘油相對蒸餾水 而言 ，其粘度要大且導熱系 數較小 ，如果在低于 80℃ 的情況下
使用，那么在測量過 程中對樣 品受熱下降所產生的阻力也較大 ，最終校準測 得的軟化點溫度也會較高。
三、攪拌的影響
瀝青軟化點儀開啟攪 拌功能時，在磁力轉子的作用下 ，會在液浴介質 中形成液 流的漩渦。當磁力轉子的轉
速較高時，液浴介質旋轉的效果更加明顯 ，同時也會在實驗的樣品上產生一個 向下 的力 ，這樣就會加速瀝
青樣品 的下墜，最終導致測得的軟化點溫度偏低。瀝青軟化點 儀沒有開啟攪拌功能時，液浴的溫場均勻程度
會降低 ，最 終會增大軟化點溫度測量的不確定度 。

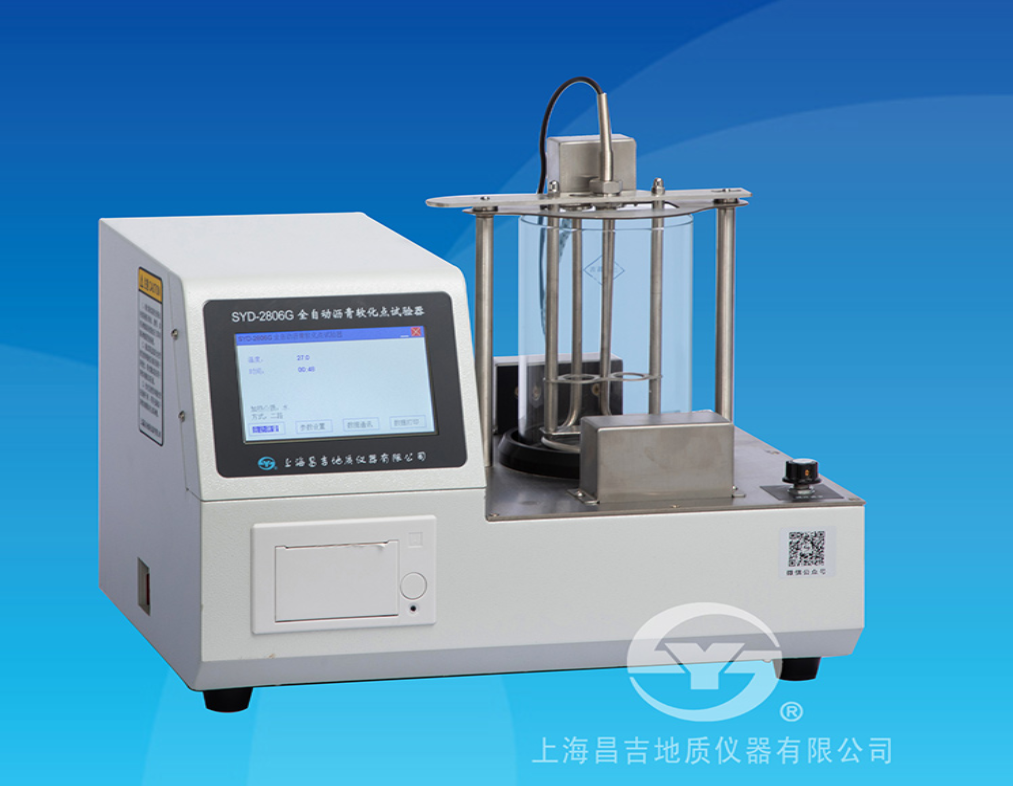

主要技術參數及指標
1、工作電源：AC（220±10%）V50Hz；
2、整機功耗： ≤700W；
3、溫度分辨率：0.1℃；
4、測量范圍：當試樣軟化點≤80℃：5℃～80℃；當試樣軟化點＞80℃：32℃～160℃；
5、升溫速率：試驗開始三分鐘后自動調整至（5±0.5）℃/min；
6、介質攪拌：磁力攪拌，攪拌速度為(0～300)轉/分鐘；
7、燒杯有效容積： 約1000ml；
8、數據顯示：觸摸液晶屏顯示；
9、通訊接口：RS-232C；
10、適用環境：溫度：15℃～35℃，相對濕度：≤85%；
11、外形尺寸：400mm×300mm×250mm（長×寬×高）。
