瀝青軟化點儀是測量瀝青軟化點溫度的儀器，那么瀝青的軟化點又是指什么呢? 瀝青軟化點( 環球法)( Asphalt softening point) 是指瀝青試樣在規定儲存的金屬環內，上置規定尺寸和質量的鋼球，放于水或甘油中，以規定的速度加熱，至鋼球下沉達規定距離時的溫度，以℃計。不同種類的瀝青有不同的軟化點，工程用瀝青軟化點不能太低或太高，否則夏季會融化，冬季易脆裂且不易施工。
瀝青是沒有嚴格熔點的黏性物質，隨著溫度升高，它們逐漸變軟，黏度降低。因此軟化點應嚴格按照試驗方法來測定，才能使結果有較好的重復性。但是由于檢測人員和檢測儀器的不同，同一瀝青樣品的軟化點檢測結果仍然會存在較大差異，本文就影響瀝青軟化點溫度測量的幾個因素展開了分析。
1 實驗儀器、樣品、實驗方法

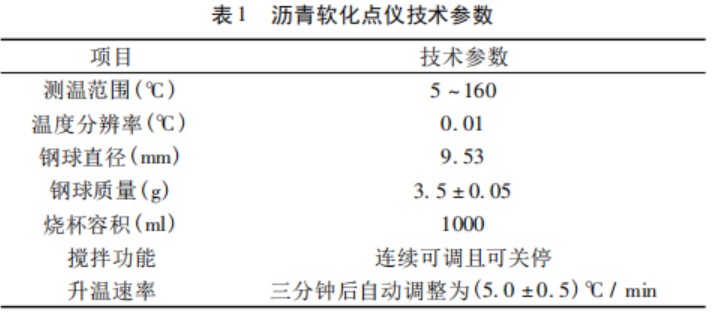

1. 1 儀器選用的是上海昌吉地質儀器有限公司生產的SYD － 2806G 型全自動瀝青軟化點試驗器，其各項指標如表 1。
1. 2 實驗樣品選擇了 3 種不同型號的瀝青，分別是 SK /70 道路石油瀝青、SBS 改性瀝青、聚合物改性瀝青。
1. 3 實驗方法以國家標準 GB /T4507 － 2014《瀝青軟化點測定法 環球法》和 JTG E20 － 2011 /T0606《瀝青軟化點試驗( 環球法) 》進行實驗。
2.影響因素分析
2. 1 下支撐板形狀的影響
置于肩或錐狀黃銅環中兩塊水平瀝青圓片，在加熱介質中以一定升溫速率加熱，每塊瀝青片上置有一只鋼球，當包有瀝青的鋼球觸及下支撐板時，分別記錄溫度計所顯示的溫度。在 GB /T4507 － 2014 中對支撐板有尺寸要求，但在 JTG E20 － 2011 /T0606 中對支撐板沒有要求，那么不同的廠家生產的儀器的支撐板形狀各異，有長條形也有圓或橢圓形，不同形狀的支撐板對水流的影響也不盡相同。通過實驗得出結果: 圓或橢圓形的支撐板比長條形的偏高 1℃左右。造成這種結果的原因經分析主要是瀝青軟化點儀的溫度傳感器按要求被放置在支架的中心孔中，但加熱器一般為環狀，當加熱器加熱時，形狀
較大的圓或橢圓形支撐板對熱水流的上升有一定的阻擋作用，較熱的水流只能沿支撐板邊緣上升后再下降到支撐板的上方，那么此時支架孔中的溫度傳感器就會較支架上的樣品先接觸到熱的水流，同時隨著瀝青和鋼球受熱發生形變后，溫度傳感器和樣品之間的溫度差會變得更大。當支撐板形狀為細長條形時，受熱上升的熱水流受到的阻礙作用相對較小，溫度傳感器和樣品幾乎可以同時被加熱，故小尺寸的支撐板對瀝青軟化點溫度的測量影響較小。
2. 2 液浴介質的影響
GB /T4507 － 2014 和 JTG E20 － 2011 /T0606 中都規定試樣軟化點在 80℃以下時采用新煮沸過的蒸餾水，試樣軟化點在 80℃以上時采用甘油。在實際操作過程中，當蒸餾水溫度達到 70℃以上時，蒸餾水會產生大量的氣泡附著在樣品、加熱器、溫度傳感器、杯壁等表面上，此時氣泡的存在會影響到軟化點溫度的測量，而這個影響是不確定的。甘油相對蒸餾水而言，其粘度要大且導熱系數較小，如果在低于 80℃ 的情況下使用，那么在測量過程中對樣品受熱下降所產生的阻力也較大，最終校準測得的軟化點溫度也會較高。
2. 3 攪拌的影響
瀝青軟化點儀開啟攪拌功能時，在磁力轉子的作用下，會在液浴介質中形成液流的漩渦。當磁力轉子的轉速較高時，液浴介質旋轉的效果更加明顯，同時也會在實驗的樣品上產生一個向下的力，這樣就會加速瀝青樣品的下墜，最終導致測得的軟化點溫度偏低。瀝青軟化點儀沒有開啟攪拌功能時，液浴的溫場均勻程度會降低，最終會增大軟化點溫度測量的不確定度。
3 結語和建議
通過一系列的實驗可以發現瀝青軟化點儀的組成部件形狀、不同的液浴介質、攪拌有無和快慢，都會對其溫度校準造成影響，進而導致校準瀝青軟化點儀的溫度測量值存在差異。綜上所述，通過一系列的實驗分析研究，得到以下建議:
3. 1 面對不同尺寸的支撐板時，可以將校準用的溫度計感溫部分放置于瀝青試樣和支撐板之間的高度，分別置于試樣環的外側并緊貼試樣環。
3. 2 校準瀝青軟化點儀時應按溫度范圍使用標準規定的液浴介質。
3. 3 校準時應開啟攪拌功能，并調整至適當?shù)霓D(zhuǎn)速，避免形成過大的漩渦，插入其中的校準用溫度計應不影響攪拌的效果。
